CST Studio Suite 核心概述

以下是关于 CST Studio Suite 的深度解析，涵盖其功能特性、行业应用、技术优势及选型建议：

CST Studio Suite 核心概述

CST Studio Suite 是德国达索系统（Dassault Systèmes）旗下专业的 三维电磁场仿真软件，专注于高频电磁场分析、微波器件设计及电磁兼容（EMC）验证。其多物理场耦合能力和多求解器集成架构，使其在 5G通信、航空航天、汽车电子 等领域占据重要地位。

核心功能与技术优势

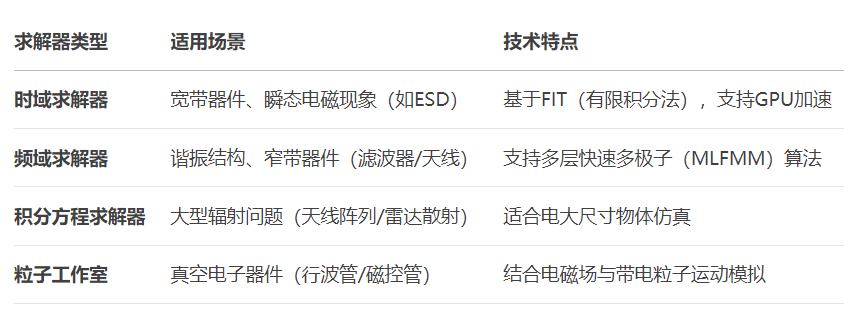

1. 多求解器协同架构

2. 关键技术亮点

• 混合仿真技术：支持 电路-电磁协同仿真（与SPICE模型联动）

• 多物理场耦合：与SIMULIA Abaqus集成，实现 电磁-热-应力 联合分析

• AI加速优化：参数扫描与遗传算法优化设计流程提速30%-50%

• 云仿真支持：通过3DEXPERIENCE平台实现分布式计算资源调度

典型行业应用场景

1. 通信与雷达

• 5G毫米波天线设计：

  • 28/39/60GHz频段天线阵列优化

  • 波束赋形与MIMO系统性能验证

• 雷达散射截面（RCS）分析：

  • 隐身飞行器外形电磁特征优化

  • 采用MLFMM算法处理电大尺寸目标

2. 汽车电子

• ADAS传感器仿真：

  • 77GHz车载雷达天线罩透波率分析

  • 摄像头模组电磁干扰（EMI）预测

• 高压线束EMC验证：

  • 电动汽车驱动系统串扰抑制方案

3. 医疗设备

• MRI射频线圈设计：

  • 人体组织特异性SAR（比吸收率）计算

  • 使用Voxel人体模型库（符合IEC/IEEE 62704标准）

• 植入式设备兼容性：

  • 心脏起搏器在强电磁环境下的安全性验证

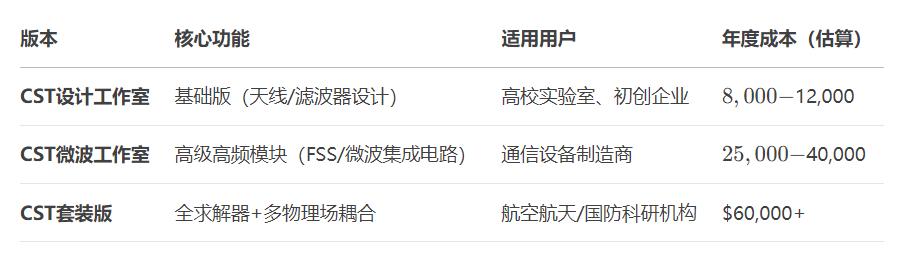

版本对比与选型建议

选型决策要点：

1. 频段需求：

   • 低于6GHz：优先考虑设计工作室版

   • 毫米波（>24GHz）：必须配备微波工作室的高频模块

2. 仿真规模：

   • 小型器件：本地计算即可

   • 电大尺寸（如整机屏蔽效能）：需搭配HPC集群许可证

学习资源与技能进阶

1. 官方培训体系

• 认证路径：

  • 初级认证（CST-CE）：基础操作与天线设计

  • 高级认证（CST-PE）：多物理场耦合与脚本开发

• 特色课程：

  • 《汽车雷达仿真全流程实战》（含Autosar接口开发）

  • 《5G Massive MIMO系统级仿真方法论》

2. 开源替代方案

• 低频EMC验证：

  • OpenEMS + KiCad（PCB级辐射仿真）

• 天线快速原型：

  • HFSS Student Version（教育免费版）

技术发展趋势

1. 云原生仿真平台

• 3DEXPERIENCE Works电磁仿真：

  • 基于浏览器的轻量化操作界面

  • 按小时计费的弹性云计算资源

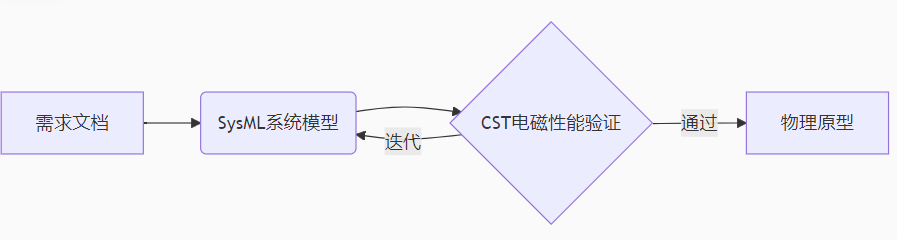

2. 数字孪生集成

• MBSE工作流：

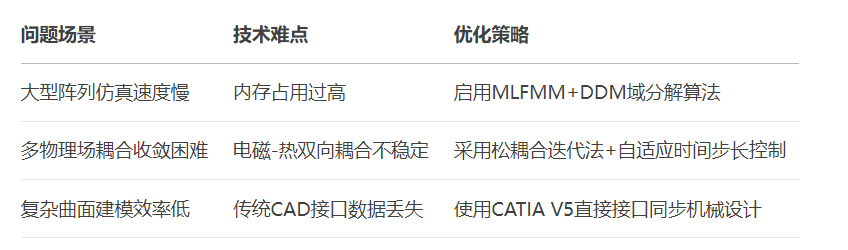

常见问题与解决方案

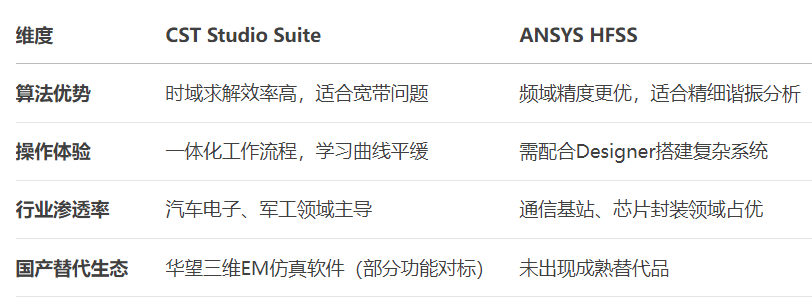

竞品对比（CST vs. ANSYS HFSS）

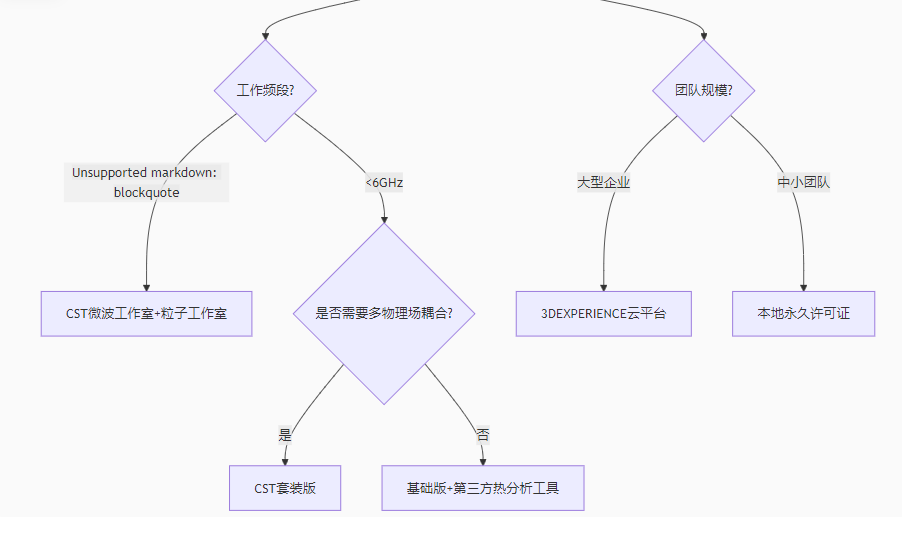

选型决策树

通过以上分析，工程师可结合 设计复杂度（器件级/系统级）、行业合规要求（车规/军标） 和 预算约束 三大维度，选择最适合的CST模块配置方案。对于高频/高速设计场景，建议优先采用CST与Cadence Allegro的协同工作流，实现从原理图到电磁验证的无缝衔接。
